Автоматичні вимикачі в литому корпусі: Повний посібник із захисту вашого бізнесу

У бізнес-середовищі, де кожна хвилина простою коштує грошей, автоматичний вимикач у литому корпусі (MCCB) виступає критичною лінією оборони. Цей пристрій захищає ваш офіс або виробничий об’єкт від перевантажень, коротких замикань та їхніх руйнівних наслідків. Як інженер-практик, я був свідком того, як надійний електричний захист рятує обладнання вартістю в десятки тисяч доларів. MCCB не просто відключає лінію під час несправності — він забезпечує стабільність і безпеку, що вимагаються суворими галузевими стандартами, такими як NEC та UL. Вибір правильного силового автомата гарантує, що від офісних мереж до важких промислових навантажень ваші операції будуть захищені.

Що таке автоматичний вимикач у литому корпусі простими словами?

Автоматичний вимикач у литому корпусі (MCCB) — це захисний пристрій, який автоматично відключає живлення під час перевантаження або короткого замикання. Простими словами, думайте про нього як про головного “охоронця” вашої електричної системи. Він створений для роботи з високими струмами, захищаючи як дороге обладнання, так і персонал. На відміну від стандартних побутових автоматичних вимикачів, MCCB розроблені для комерційних та промислових застосувань зі струмами до 1600 А і вище. “Литий корпус” виготовлений із міцного, непровідного композитного матеріалу, який забезпечує підвищену механічну міцність та стійкість до пилу та вібрації, відповідно до стандартів, таких як UL 489. У моїй практиці правильно підібраний MCCB на виробничій лінії одного разу запобіг пожежі, ізолювавши несправність за мілісекунди.

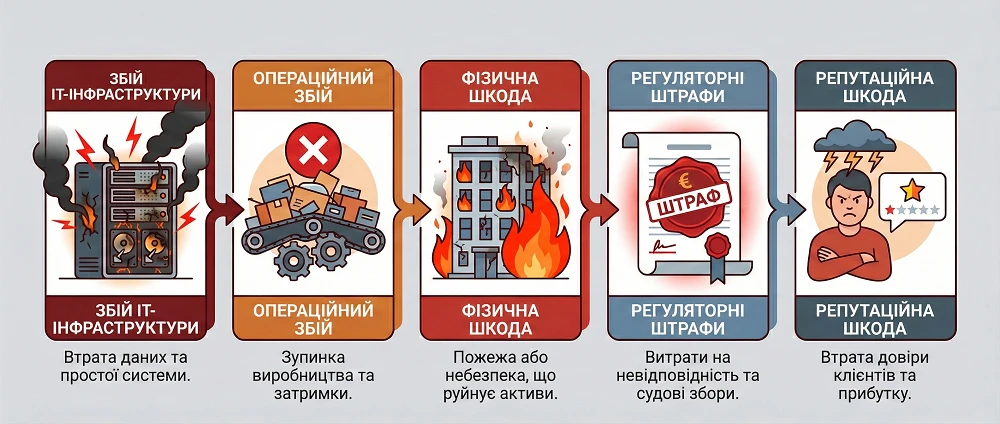

Чому це критично для вашого бізнесу? 5 головних ризиків неналежного захисту

Без надійного захисту від таких пристроїв, як MCCB, бізнес наражається на значні загрози. Згідно зі звітом ECS International за 2024 рік, майже 30% промислових аварій пов’язані з відмовами електричних систем, що може призвести до втрати прибутку до 20%. Як інженер, я завжди наголошую, що якісний електричний захист — це інвестиція в стабільність роботи.

Ризик №1: Прямі фінансові втрати від виходу обладнання з ладу

Подія перевантаження по струму може назавжди пошкодити сервери, виробниче обладнання або системи ОВК. Без автоматичного вимикача, розрахованого на навантаження, обладнання виходить з ладу, а ремонт може коштувати тисячі. У випадку з моєї практики, офіс клієнта без належного захисту втратив сервер вартістю 5000 доларів через стрибок струму.

Ризик №2: Простій виробництва або зупинка роботи офісу

Одне коротке замикання може зупинити всю виробничу лінію або офісний поверх. Дані Construction Specifier Magazine (2024) свідчать, що промисловий простій може коштувати бізнесу понад 500 доларів на годину. Правильно підібраний MCCB швидко ізолює несправність, мінімізуючи час відновлення та фінансові наслідки.

Ризик №3: Пожежа від перевантажень або коротких замикань

Без захисту надмірний струм нагріває проводку, що може призвести до займання навколишніх матеріалів. Дослідження DEHN International (2024) показують, що 15% промислових пожеж мають електричне походження. MCCB з термомагнітним розчіплювачем спеціально розроблені для запобігання цим умовам.

Ризик №4: Репутаційна шкода та загроза персоналу

Електрична аварія може зашкодити репутації компанії та, що важливіше, здоров’ю та безпеці її працівників. Як зазначено в рекомендаціях OSHA та підтверджено інженерними фірмами, такими як Sidock Group (2024), проактивний електричний захист має бути головним пріоритетом. У моїй кар’єрі я бачив ситуації, коли швидкодіючий вимикач безсумнівно запобіг серйозній травмі, знеструмивши мережупід час несправності.

Як вибрати автоматичний вимикач у литому корпусі: Покроковий алгоритм для неінженерів

Вибір правильного MCCB є простим, якщо ви дотримуєтесь логічного процесу. Як експерт у цій галузі, я створив цей посібник на основі найкращих галузевих практик та рекомендацій NEC.

Крок 1. Розрахуйте номінальний струм (In) – Основа вашого вибору

Номінальний струм (номінальні ампери) — це максимальний струм, який вимикач може проводити безперервно без відключення. Ви можете оцінити його за формулою P = U * I, де P — це загальна потужність вашого обладнання у ватах, а U — напруга системи (наприклад, 208В, 240В або 480В). Стандартною практикою є вибір розміру вимикача на рівні 125% від постійного навантаження. Для офісу з постійним навантаженням 10 кВт у системі 240 В необхідний номінальний струм становитиме близько 52 А, тому підійде вимикач на 60 А.

Крок 2. Визначте здатність до відключення (Icu/Ics) – Ваш щит від коротких замикань

Здатність до відключення, також відома як номінальний струм короткого замикання (SCCR), — це максимальний струм несправності, який вимикач може безпечно перервати без виходу з ладу. Icu (гранична здатність до відключення) — це максимум, який він може витримати один раз, тоді як Ics (експлуатаційна здатність до відключення) — це відсоток від Icu, який він може переривати кілька разів. Ніколи не ігноруйте цей параметр. Для типового комерційного офісу може бути достатньо SCCR 25 кА, але промисловий об’єкт поблизу трансформатора комунального підприємства може потребувати 50 кА або більше. Як зазначає ECS International (2024), недооцінка цього значення може призвести до катастрофічного виходу пристрою з ладу.

“Багато хто намагається заощадити гроші на здатності до відключення, вибираючи вимикач, який ледве підходить. Це бомба уповільненої дії. Справжнє коротке замикання в промислових умовах може легко перевищити 25 кА, і слабкий вимикач просто вибухне замість того, щоб виконати свою функцію.” – Василь Коваленко, інженер-електрик.

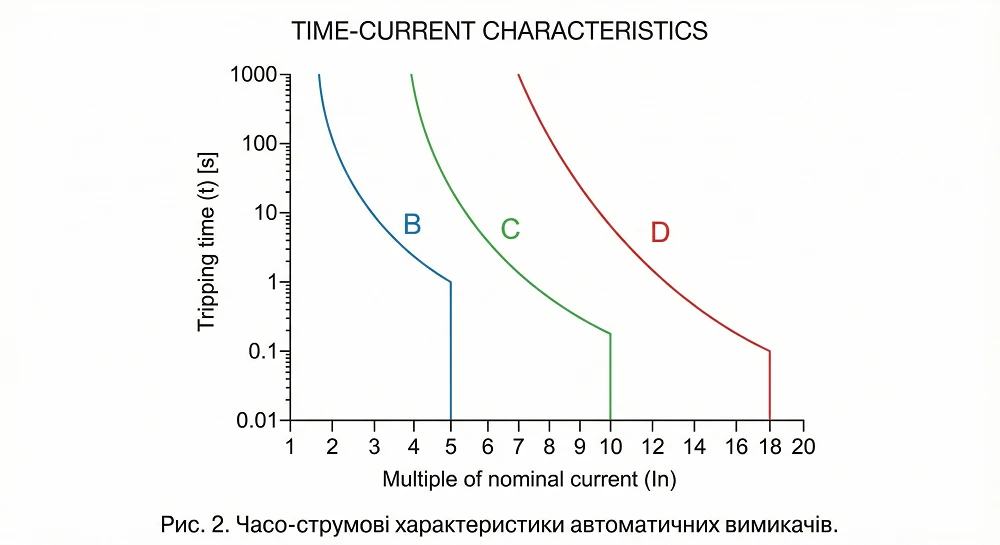

Крок 3. Виберіть криву відключення (B, C або D) для вашого типу навантаження

Крива відключення визначає, наскільки швидко вимикач спрацьовує при різних рівнях перевантаження по струму.

• Крива B: Використовується для ланцюгів із низькими пусковими струмами, такими як резистивні навантаження (нагрівачі) або освітлення. Вона менш поширена для промислових MCCB.
• Крива C: Стандартний вибір для більшості комерційних застосувань, включаючи офіси, сервери та розетки загального призначення.
• Крива D: Призначена для ланцюгів із високими пусковими струмами, такими як двигуни, трансформатори та важке обладнання.

Згідно з Construction Specifier Magazine (2024), використання вимикача з кривою D для навантажень двигунів може зменшити помилкові спрацювання до 15%.

Крок 4. Визначте кількість полюсів та напругу системи (Однофазна проти Трифазної)

• 1-полюсні та 2-полюсні: Використовуються для однофазних систем 120/240В, поширених у легких комерційних та офісних ланцюгах.
• 3-полюсні та 4-полюсні: Використовуються для трифазних систем 208В або 480В, які є стандартними для промислового обладнання та великих комерційних будівель.

Крок 5. Виберіть тип розчіплювача та додаткові аксесуари

Термомагнітний проти Електронного розчіплювача: Що краще?

Термомагнітний розчіплювач — це стандартний, економічно вигідний вибір для базового захисту від перевантаження та короткого замикання. Електронний розчіплювач пропонує вищу точність, регульовані налаштування та розширені функції. Згідно з ECS International (2024), електронні блоки можуть скоротити час реакції до 30 мс і дозволяють здійснювати моніторинг системи.

Шунти, Допоміжні контакти: Коли вони вам потрібні?

Допоміжні контакти забезпечують сигнал для індикації стану вимикача (увімкнено, вимкнено або спрацьовано), що корисно для систем віддаленого моніторингу. Шунт дозволяє дистанційно відключати вимикач зовнішнім сигналом, що є ключовою функцією для систем аварійного відключення. Ці аксесуари спрощують керування та підвищують безпеку.

Топ-3 моделі MCCB для офісного та промислового використання: Порівняння

Ось порівняння типових архетипів MCCB, доступних на ринку, які я часто рекомендую на основі вимог проєкту.

Ці моделі представляють поширені рівні та зазвичай сертифіковані відповідно до стандартів UL 489.

Встановлення та обслуговування: Як уникнути 90% помилок

Правильне встановлення є ключем до надійності. Звіт Nooter Construction за 2023 рік зазначає, що до 90% відмов електричних систем можна простежити до людської помилки під час встановлення або обслуговування.

Ключові кроки для правильного встановлення

• Перевірте параметри електричної системи та знеструмте ланцюг.
• Надійно закріпіть MCCB на DIN-рейці або в щиті.
• Підключіть провідники, використовуючи правильні специфікації крутного моменту.
• Перевірте встановлення та механічну роботу вимикача.

Топ-5 помилок при встановленні, які роблять навіть досвідчені електрики

1. Неправильний крутний момент: Недотягнуті з’єднання перегріваються; перетягнуті пошкоджують клему.
2. Ігнорування SCCR: Встановлення вимикача з нижчим SCCR, ніж доступний струм несправності.
3. Погана підготовка провідника: Використання неправильно зачищених або пошкоджених проводів.
4. Відсутність селективності: Нездатність координувати час спрацювання з вимикачами вище/нижче за течією, що спричиняє ширші відключення.
5. Неправильна крива відключення: Використання вимикача з кривою C для великого двигуна, що призводить до помилкового спрацювання.

Графік обслуговування (Затягування контактів, Тепловізійне обстеження)

Проводьте щорічну перевірку, яка включає перевірку затягування з’єднань та використання тепловізора для виявлення гарячих точок, які вказують на погані з’єднання або перевантаження.

• Перевірте кріпильне обладнання на затягування.
• Перевірте механізм спрацювання за допомогою кнопки “натиснути для спрацювання”.
• Огляньте корпус на наявність тріщин або ознак перегріву.
• Виміряйте опір ізоляції.

MCCB – це інвестиція в стабільність бізнесу

Автоматичний вимикач у литому корпусі — це не витрати; це інвестиція в безперервність та безпеку вашого бізнесу. Правильний вибір базується на п’яти ключових кроках: розрахунок струму, визначення здатності до відключення, вибір кривої відключення, узгодження полюсів із вашою системою та вибір правильних аксесуарів. Не йдіть на компроміс із параметрами, критичними для безпеки, такими як SCCR, і завжди довіряйте встановлення кваліфікованим фахівцям. Для допомоги у виборі правильного електричного захисту для вашого об’єкта проконсультуйтеся з ліцензованим інженером-електриком.
